Cảm Biến Áp Suất Lốp Kết Nối USB ICar TN602

Description

Bộ cài apk cho đầu android của ứng dụng TPMS TN602 đã thêm Widget: TPMS ICAR TN602 có Widget

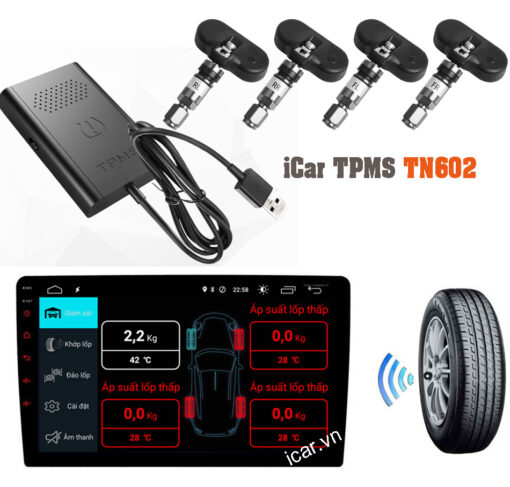

TPMS TN602 là bản nâng cấp tiếp theo của TN600 và TN601 với các linh kiện thụ động được chọn lựa tốt hơn. Hệ thống cảnh báo áp suất lốp TN602 bao gồm 4 cảm biến và 1 bộ thu tín hiệu USB. Cảm biến phát hiện áp suất và nhiệt độ của lốp xe theo thời gian thực và truyền tín hiệu đến bộ thu USB bằng tần số vô tuyến 412MHz. Bộ thu USB truyền dữ liệu cho phần mềm xử lý trên đầu Android. Phần mềm luôn chạy ngầm, tự khởi động theo đầu và sẽ ngay lập tức phát ra âm thanh cảnh báo nhắc nhở cho lái xe biết khi xảy ra những tình huống áp suất và nhiệt độ trong lốp trở nên bất thường (cán đinh, nổ lốp, bó phanh,..).

Cảm biến áp suất lốp USB cho đầu android TN601

Thông tin cơ bản

– Mã hiệu: TN602

– Tên sản phẩm: Cảm biến áp suất lốp kết nối USB iCar TN602 lắp cho đầu android

– Hiển thị: Trên màn hình DVD Android các thông tin về áp suất, nhiệt độ, rò rỉ lốp (thủng săm)…

– Thời gian hoạt động của pin: 5 năm

– Cảm biến: 4 cảm biến gắn trong lốp

– Pin: Panasonic nhật bản

– Kết nối: Kết nối USB đến đầu DVD

– ứng dụng: Trên mọi xe ô tô có dùng đầu android

– Kích thước: 73*63*10 cm

– Cho phép đặt ngưỡng báo động

– Nhiệt độ làm việc: -20ºC-80ºC

– Áp suất làm việc: 0-8Bar (116Psi)

– Sai số đo áp suất: ±0.1Bar(1.5Psi)

– Sai số đo nhiệt độ: ±3ºC với van ngoài và ±1ºC với van gắn trong

– Công suất: <10dbm

– Tần số sóng mang: 433.92 MHZ

– Kích thước: 20mm*17mm (Đường kính x Độ cao)

– Trọng lượng cảm biến: 8 -10 g

– Hướng dẫn sử dụng cảm biến áp suất lốp TN602

Trước hết, otomientay.vn xin cảm ơn quý khách đã lựa chọn hệ thống cảnh báo áp suất lốp (TPMS) kết nối USB cho đầu DVD Android. Để hiểu rõ hơn về sản phẩm, vui lòng đọc kỹ hướng dẫn này trước khi cài đặt và sử dụng.

TPMS TN602 bao gồm 4 cảm biến và 1 bộ thu tín hiệu USB. Cảm biến phát hiện áp suất không khí và nhiệt độ của lốp xe theo thời gian thực và truyền tín hiệu đến bộ thu tín hiệu USB bằng tần số vô tuyến. Bộ thu USB sẽ truyền dữ liệu cho phần mềm xử lý trên đầu Android. Phần mềm luôn chạy ngầm và ngay lập tức phát ra âm thanh cảnh báo nhắc nhở cho lái xe biết khi xảy ra những tình huống áp suất và nhiệt độ trong lốp trở nên bất thường.

Ngoài chức năng đảm bảo an toàn, TPMS TN602 còn có thể nâng cao sự yên tâm khi lái xe, giảm mức tiêu thụ nhiên liệu, giảm hao mòn xe và nâng cao hiệu suất động cơ.

Tính năng sản phẩm:

1. Phát ra cảnh báo trên hệ thống âm thanh nguyên bản của xe;

2. Phần mềm giám sát luôn chạy nền, giao diện trực quan sinh động, có widget đặt ra màn hình chính của android;

Cảm biến áp suất lốp cho đầu android
Cách lắp cảm biến áp suất lốp
3. Hỗ trợ đầy đủ ngôn ngữ tiếng Việt cả giao diện và giọng nói cảnh báo;

4. Có nhiều tùy chọn đơn vị áp suất (Bar, PSI, kPa, Kg) và nhiệt độ (ºC, ºF) để hiển thị;

5. Dễ dàng đảo lốp chỉ bằng vài thao tác bấm trên màn hình;

6. Dễ dàng cài đặt ngưỡng cảnh báo áp suất và nhiệt độ;

7. Hỗ trợ cắm, rút bộ thu khỏi cổng USB khi đang chạy mà không làm mất các dữ liệu cài đặt.

Cài đặt phần mềm giám sát trên đầu android

1. Cắm bộ thu vào cổng USB trên đầu android

2. Tải ứng dụng:

+ Bộ cài cho đầu Ownice C500, C500+, C600 và ELLIPAD (ứng dụng có widget, đã Việt hóa) :http://www.mediafire.com/file/gmc89qwd33mlv8p/TPM….

+ Bộ cài cho đầu C800, C900, C960 (Bản tiếng Việt):

– Bản ứng dụng Tn602 hiện 10s sau khởi động: http://www.mediafire.com/file/9rbad16586yb1nz/T602.apk/file

– Bản ứng dụng TN602 không hiện khi khởi động: https://www.mediafire.com/file…

– Bản ứng dụng TN602 đã thêm Widget: TPMS ICAR TN602 có Widget

3. Sau khi tải về copy sang đầu android để cài đặt.

Màn hình cảnh báo

Khi áp suất hoặc nhiệt độ trong lốp nào đó đạt giá trị cảnh báo theo cài đặt, đèn đỏ của bộ thu sẽ nháy, phần mềm sẽ hiển thị trên màn hình đồng thời phát tiếng cảnh báo bằng Tiếng Việt.

Màn hình cài đặt

Cài đặt cảm biến áp suất lốp đầu androidCài đặt cảm biến áp suất lốp

(1) Ngôn ngữ: Anh, Việt, Trung.

(2) Đơn vị áp suất: Bar, PSI, kPa, Kg

(3) Đơn vị nhiệt độ: ºC, ºF

(4) Cài đặt mặc định:

– Mức cảnh báo áp suất cao 3,2 Kg (46 PSI)

– Mức cảnh báo áp suất thấp 1,8 Kg (26 PSI)

– Mức cảnh báo nhiệt độ cao 70ºC

(5) Các tùy chọn cài đặt giá trị cảnh báo:

– Mức cảnh báo áp suất cao 1 ÷ 8 Kg

– Mức cảnh báo áp suất thấp 1 ÷ 8 Kg

– Mức cảnh báo nhiệt độ cao 60 ÷ 90ºC

Chế độ khớp lốp

Khi thay thế cảm biến mới cần phải khớp lại lốp

(1) Bấm Khớp lốp sau đó bấm vào biểu tượng của lốp tương ứng cần khớp trên màn hình

(2) Để cảm biến kích hoạt cần:

– Đối với loại cảm biến gắn trong lốp: Tháo hoặc bơm thêm hơi vào lốp;

– Đối với loại cảm biến gắn ngoài lốp: Tháo van sau đó lắp van cảm biến;

– Nếu khớp thành công, phần mềm sẽ thông báo sau đó thoát chế độ khớp lốp;

Chế độ đảo lốp

Bấm vào đảo lốp để vào giao diện màn hình đảo lốp

Đảo lốp cảm biến áp suất lốp

Bấm lần lượt vào vị trí hai lốp cần đảo vị trí cho nhau trên màn hình sau đó bấm OK để xác nhận

Những câu hỏi thường gặp

1. Trong quá trình lái xe, do mối quan hệ giữa nhiệt độ và áp suất không khí tỷ lệ thuận với nhau, khi nhiệt độ thấp thì áp suất thấp và ngược lại, vì vậy áp suất và nhiệt độ trên màn hình hiển thị có thay đổi thường xuyên, đây là hiện tượng hoàn toàn bình thường.

2. Cảm biến vẫn có thể sử dụng được một thời gian sau khi báo động mức pin thấp, hãy thay thế pin hoặc cảm biến kịp thời.

3. Nếu có rỉ hơi van cảm biến, thường là so sự lồi lõm không đều trên gioăng của van, hãy thay thế gioăng hoặc đầu van mới.

Lưu ý

1. Khi nhiệt độ cao vượt quá giá trị báo động, nên dừng xe để làm mát tự nhiên, ngăn ngừa hỏng hóc má phanh hoặc nổ lốp.

2. Trong khi lái xe, nếu phát hiện thấy áp suất tăng hoặc giảm liên tục, vui lòng dừng xe để kiểm tra xem có rò rỉ hơi hay các vấn đề khác không.

3. Hệ thống TPMS này sẽ tự động phát hiện lốp và báo động bằng giọng nói, lái xe không cần phải chú ý đến nó để tránh bị phân tâm.

Thông số kỹ thuật của bộ thu USB

Dòng điện tiêu thụ ở chế độ vận hành tĩnh: <20 mA

Tần số trung tâm của bộ thu: 433,92 ± 0,1 MHz

Độ nhạy của bộ thu: ± 0,1 Bar, ±1ºC

Nhiệt độ làm việc: -20 ÷ 85ºC

Lưu ý đặc biệt

Kính gửi quý khách hàng:

Các hệ thống cảnh báo áp suất lốp và phần mềm tích hợp sẵn theo một số đầu android hiện nay không tương thích với hệ thống này và nó có thể khiến cho hệ thống làm việc không tin cậy. Để tránh tình trạng này cần đọc kỹ hướng dẫn cài đặt và liên hệ với bộ phận kỹ thuật để kiểm tra, xin cảm ơn.

Trước khi lắp đặt đặt các van cảm biến cho xe cần cài đặt phần mềm lên đầu, kiểm tra tính tương thích và khả năng hoạt động, tiếp theo cắm bộ thu để kiểm tra khả năng kết nối giữa phần mềm và bộ thu có hoạt động bình thường không. Trình tự kiểm tra như sau:

1. Sau khi cài đặt phần mềm, bấm nút “Finish” (Hoàn tất), không bấm “Open” (Mở).

2. Xác định cổng USB của đầu android và cắm bộ thu cảm biến áp suất USB và chờ khoảng 10 giây, một hộp thoại xác thực usb hiện lên, tích vào hộp kiểm và bấm vào nút “Confirm” (Xác nhận). Nếu hộp thoại thông báo có kết nối U-Disk hiện ra, bạn có thể bẩm “Cancel” (Hủy), khi màn hình hộp thoại của cảm biến chèn vào phải tích vào hộp kiểm và bấm vào nút “Confirm” (Xác nhận).

3. Vào ứng dụng, kiểm tra màn hình và kết nối có bình thường, nếu giao diện chính hiển thị nhiệt độ -40ºC, và thông báo kết nối là bất thường (unnormal) thì gỡ bỏ phần mềm và cài lại.

4. Khi kiểm tra bước thứ ba mọi thứ là bình thường, chờ một lát cho đén nháy kết thúc, lúc này ứng dụng đã hoạt động chính xác, bước tiếp theo là lắp đặt các cảm biến vào lốp.
